FORMAX® PLUS

Stampatrici a freddo

Panoramica prodotti

Le stampatrici FORMAX PLUS rappresentano la soluzione ideale per tutti i prodotti stampati corti e difficili da trasportare grazie al sistema transfer Prendi-Muovi-Posiziona brevettato. I modelli FORMAX PLUS posseggono tutte le caratteristiche tecniche dei modelli FORMAX 2000 – slitta ricalcatrice a giochi zero, transfer di precisione, lardoni slitta sigillati e alimentazione lineare di precisione – e offrono inoltre le seguenti caratteristiche aggiuntive: maggiore forza di stampaggio, taglio filo maggiorato, transfer PMP e alloggiamenti stampi maggiorati.

FXP54M

FXP7 die

FXP54M

1/2

Product Overview

Cambio rapido attrezzature FORMAX

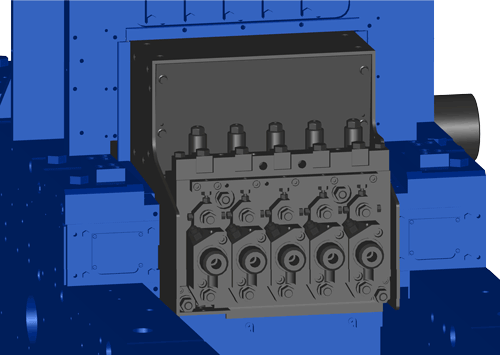

La famiglia di stampatrici FORMAX è stata rivoluzionaria introducendo il concetto della sostituzione completa di tutto il gruppo porta attrezzi e la messa a punto esterna. Il FORMAPAK è un gruppo che comprende Diepak (blocco portamatrici), Punchpak (gruppo portapunzoni), slitta del transfer, albero a camme apertura/chiusura pinze del transfer, coltello e boccola fissa di taglio. Motori controllati da encoder consentono regolazioni accurate e costanti delle posizioni degli espulsori in modo automatico.

I modelli FORMAX PLUS “S” sono stati progettati e concepiti per la massima produttività di pezzi corti e difficili da trasportare come ad esempio fasteners con gambo monco oppure assente. I modelli FORMAX PLUS sono disponibili anche nelle versioni media e lunga come già disponibili nelle serie di stampatrici FORMAX e FORMAX 2000. FORMAX PLUS offre maggiore flessibilità e prestazioni superiori grazie a forza di stampaggio incrementata, taglio maggiorato e alloggiamenti stampi piú generosi. Grazie al transfer PMP e la possibilità di funzionare a colpo alternato, i modelli FORMAX PLUS a corsa media e lunga sono la soluzione ideale per prodotti difficili da stampare e che richiedono cambi attrezzature in pochi minuti.

FORMAX PLUS: modelli da 3 a 7 matrici, corsa corta, media e lunga

FORMAX® PLUS

Diametro di taglio

Velocita'

FXP2	9	330
FXP3	12	300
FXP4	16	240
FXP5	20	190

Tutte le dimensioni sono espresse in millimetri se non diversamente specificato. La velocità massima di stampaggio si riferisce ai modelli a corsa corta.

Lardoni slitta ricalcatrice a gioco zero

L’assenza di giochi nella corsa della slitta ricalcatrice viene ottenuta mediante l’utilizzo di speciali lardoni che eliminano ogni gioco nella fase di lavoro della macchina. Cosí facendo, i punzoni vengono precisamente centrati con le matrici consentendo di ottenere concentricità del prodotto e durate delle attrezzaure fino a pochi anni or sono considerate impossibili.

Lardoni guida della slitta sigillati

FORMAX è l’unica stampatrice progettata con lardoni guida sigillati per escludere la possibilità di danneggiamenti da corpi estranei e limitare e/o escludere la possibilità di usura precoce.

Alimentazione di precisione del filo

L’alimentazione lineare del filo ha definitivamente soppiantato l’alimentazione tradizionale a rulli garantendo ottima precisione e costanza di taglio senza la necessità del puntalino d’arresto. Un set di ganasce è sufficiente per gestire tutti i diametri di filo standard della stampatrice eliminando la necessità di molte coppie di rulli trascinafilo. Spezzoni costanti vengono ottenuti eliminando tutti gli inconvenienti derivanti dall’utilizzo di rulli, frizioni e ruote libere.

Transfer Prendi-Muovi-Posiziona

Il transfer Prendi-Muovi-Posiziona è la soluzione migliore per controllare pezzi di forma complessa ed indispensabile per pezzi con centro di gravità avanzato e difficili da prendere. L’apertura generosa delle pinze permette di gestire punzoni dalla testa molto grossa.
